Messprotokoll Relaisfunkstelle DB0PD

Aufgenommen 19.10.99 mit Funkmessplatz Schlumberger Stabilock 4021 und 4022
Einlaufzeit der Relaisfunkstelle 1 Stunde
Alle Messungen sofern nicht anders angegeben im Vollduplexbetrieb mit Weiche.

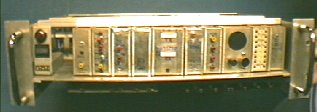

[DB0PD]

Allgemeine Parameter
Stromaufnahme Stand by ca. 400 mA an 13,8 V
Stromaufnahme TX ein,   2 W ca. 1,6 A an 13,8 V
Stromaufnahme TX ein, 10 W ca. 2,6 A an 13,8 V
Senderhaltezeit 10 Sekunden nach Rauschsperren-Schluss
Trägerwiederauftastzeit 10 Sekunden nach Senderabfall
Tonrufauswerter Mittenfrequenz 1750 Hz
Tonrufauswerter Bandbreite 4 %
Tonrufauswerter Ansprechschwelle 1,0 kHz Hub
Rufzeichengeber Vorlaufzeit 3 Sekunden nach Sendertastung
Rufzeichengeber Laufzeit 5 Sekunden
Rufzeichengeber Wiederholzeit 4 Minuten 30 Sekunden bei Dauersenden
Rufzeichengeber Frequenz 1000 Hz Sinus, weiche Tastung
Rufzeichengeber Hub 1,0 kHz
AOS-Signal Frequenz ca. 1640 Hz nicht stabilisiert
AOS-Signal Dauer ca. 65 ms nicht stabilisiert
AOS-Signal Hub ca. 1,0 kHz nicht stabilisiert
Klirrfaktor RX zu TX (HF zu HF) 2,2% bei 2,5 kHz Eingangshub
2,6% bei 3,5 kHz Eingangshub
4,4% bei 4,5 kHz Eingangshub

Senderparameter
Sendefrequenz 439,000.16 MHz PLL, 6,4 MHz Referenz TCXO
Sendeleistung hoch 10,0 W
Sendeleistung niedrig 2,0 W
Modulationsfrequenzgang linear, 300 Hz bis 3000 Hz
Modulationshochpassfilter 60 Hz - 20 dB, 180 Hz - 3 dB
Modulationstiefpassfilter 7100 Hz - 20 dB, 3500 Hz - 3 dB
Modulationshub linear 0 bis 3,5 kHz
Hubabregelung ab 3,5 kHz RX Eingangshub
Hubobergrenze 4,0 kHz
Hubunsymmetrie kleiner 100 Hz bei 3,5 kHz Hub und 1 kHz Nf

Empfängerparameter
Empfängermittenfrequenz 439,000 MHz
Localoszillatorfrequenz 410,000.18 MHz PLL, 6,4 MHz Referenz TCXO
ZF Mittenfrequenz 21,4 MHz
Empfängerempfindlichkeit icl.Weiche mit VV = 1,4 µV RX Rohsignal ohne Filter
TX ein 10 W, 3,5 kHz Hub ohne VV = 2,3 µV RX Rohsignal ohne Filter
für 12 dB S/N mit VV = 0,4 µV RX Rohsignal mit CCITT Filter
ohne VV = 0,6 µV RX Rohsignal mit CCITT Filter
mit VV = 0,85 µV hinter Modulationsfilter
ohne VV = 1,35 µV hinter Modulationsfilter
Rauschsperrenschwelle normal ca. -10 dB µV (mit VV) wird am Standort noch angepasst
Rauschsperrenschwelle fest ca. +5 dB µV (mit VV)
Rauschsperrenhysteresis ca. 1 dB µV
Empfängerfilterbandbreite +/- 5 kHz bei 20 dB µV Eing. 3,5 kHz Hub

Antennenparameter
Vorlaufleistung 10 W an Weiche
Rücklaufleistung 0,6 W an Weiche
Kabeldämpfung ca. 4 dB incl.Steckverbinder
Antennengewinn 5 dBd
Antennenhöhe 141 m über Grund
